產品詳細介紹
FR-A800系列變頻器為三菱的重載型，適用于搬運、升降、食品包裝、加工機械、壓機、印刷機械、收卷/放卷設備。
1、高水準的驅動性能
. 升級的實時無傳感器矢量控制、矢量控制可提高響應速度,實現高速運行。
. 使用PM電機自動調諧功能可驅動其他公司的PM電機(永磁電機)。
2、安心、安全
. 可簡單地實現安全的控制功能(安全停止功能)。
. 標準配備DC24V控制電源輸入。
主電源斷開時也能繼續進行參數設定和通信。
. 追蹤功能可以記憶保護功能動作前的運行狀態,使用USB閃存和變頻器設定
軟件(FR Configurator2)可以簡單地進行遠程故障分析。
3、簡單設定、操作
. 配備USB主機接口(A型),可使用通用的USB閃存進行參數復制。
. 控制回路使用壓接式棒狀端子,可以實現高可靠性的簡單配線。
. 參數可切換為直觀的分組表示(出廠值為原來的表示方法)。
4、工廠環境
. 最佳勵磁控制可調整勵磁電流發揮電機最高效率,更進一步節能。
. 315K及以上容量采用了適合電源再生的整流器分離形式。請根據電機容量選定整流單元FR-CC2。
5、系統對應能力
. 4重額定對應不同的額定電流、過載量,可通過參數選擇。(多重額定)
. 內置PLC功能可通過程序設定參數和改變頻率設定值,簡單地根據機械條件進行控制。
. 另有內置DC電抗器的IP55等級品(400V等級),可以安裝在機器附近。
6、環境適應
. 內置噪聲濾波器(EMC濾波器),另有新開發的驅動技術和電源技術可減少變頻器產生的電磁噪聲。
. 400v級變頻器對應了各國船級社認證,可以使用在船舶設備中。
7、對應Ethernet通信
. CC-LinkIE TSN
內置了CC-LinkIE TSN通信功能。通過時效性網絡技術(Time Sensitive Networking),在保證周期通信實時性的同時,允許非實時通信(比如與上位IT系統之間的信息通信)也共存于同一網絡。
. CC-LinkIE Field Basic
內置了CC-LinkIE Field Basic通信功能。
CC-Link IE Field Basic通信可以與其他Ethernet通信共存于同一個網絡里。
這可以使開發變得更簡單并節約成本。
通過CC-Link IE Field Basic通信可以監視變頻器的狀態并設定其參數。
8、可直接安裝在現場設備周邊
具有IP55防護等級的FR-A846可應用于多溫或有粉塵的環境，可將其安裝在現場設備的附近。
. 由于可以直接對應多濕或粉塵的惡劣環境,可以應用在更多場合。
. 內置直流電抗器,可以節省更多空間并節省配線。
9、對應大容量電動機驅動并聯運行
. FR-A842-P、FR-CC2-P系列
支持并聯運行的變頻器(FR-A842-P)及整流單元(FR-CC2-P)最大可以驅動1350kW的電動機,以便對應更大規模的系統。最大支持3臺的并聯運行,由于每個模塊的尺寸較小,使得將變頻器設置于盤柜內變得更容易。

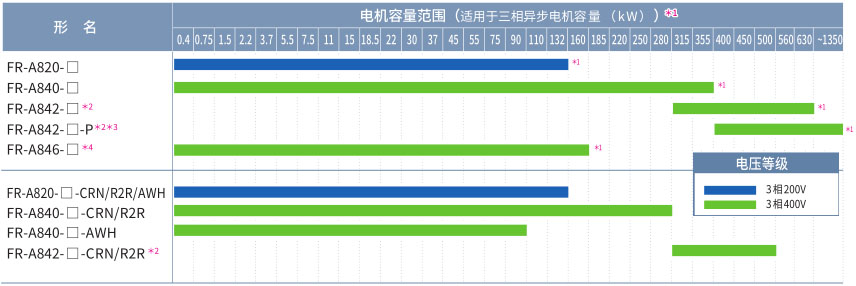

二、FR-A800系列變頻器型號
1、常規型

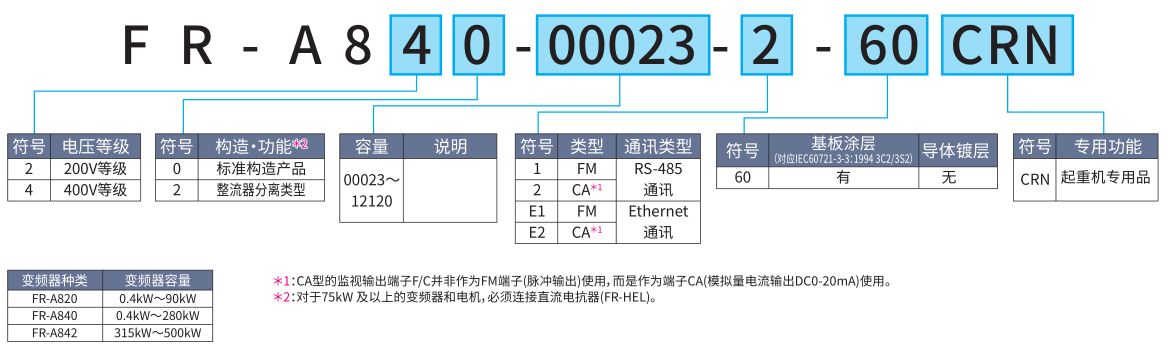

2、起重行業專用變頻器 FR-A800-CRN
. 防搖控制
三菱電機獨特的防搖控制,搬運停止時無需操作員進行額外的加減速操作便可抑制搬運物的搖擺。可以縮短節拍時間以提高工作效率。
. 溜鉤對策
裝備了擴展性較高的剎車邏輯功能,根據負載轉矩和速度,可以輸出實現最合適剎車動作的剎車開放信號。
在升降用途中,可以確認始動時是否發生溜鉤。(需要PLC等速度檢測裝置)
. 專用監視器
負載過大時可以輸出相應信號,可監視起動回?cái)?shù),以方便維護。

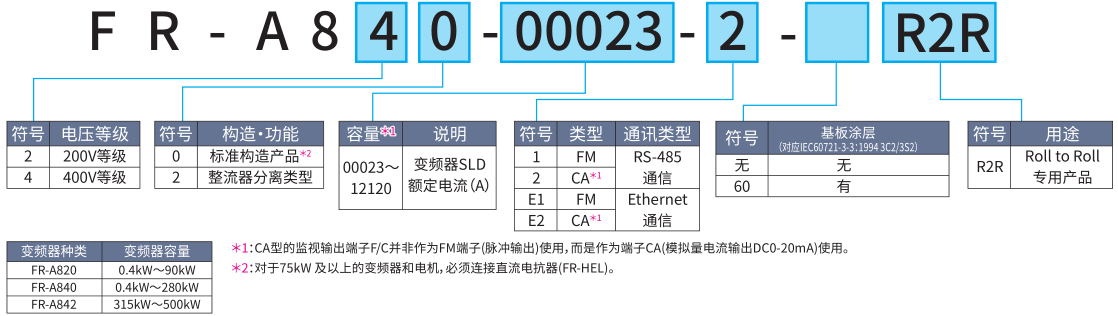

3、Roll to Roll卷繞用途專用變頻器 FR-A800-R2R
通過將浮輯位置、張力傳感器的反饋輸入到變頻器,來進行張力控制(速度控制/轉矩控制)。即便最大徑和最小徑的卷徑比較大,也可以通過卷徑運算實現穩定控制。
. 系統簡單化
搭載了浮棍控制及卷徑演算等張力控制所需要的多種專用功能,由變頻器單體即可實現穩定的收放卷控制。
. 更大的適用范圍
以下4種控制可以對應伸線機、印刷機等各類收/放卷應用。
浮輯反饋速度控制、張力傳感器反饋速度控制、張力無傳感器轉矩控制、張力傳感器反饋轉矩控制。
. 使調試更簡單
根據不同用途進行的機械相關設定及調整可以由變頻器參數實現，
由變頻器單體即可以完成系統的調試作業。(張力PI增益的自動調整功能)

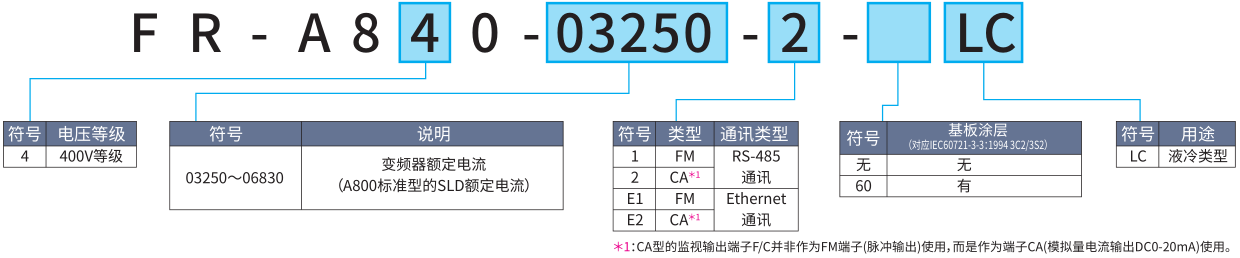

4、液冷型變頻器 FR-A800-LC
. 對盤柜小型化做出貢獻
由于降低了盤柜內的放熱,可以使盤柜尺寸更小。
. 專用監視器
冷媒入口處傳感器(流量開關)信號可輸入至變頻器,在冷媒流量低下時變頻器可以發出報警。由此可以快速的檢測系統的異常。

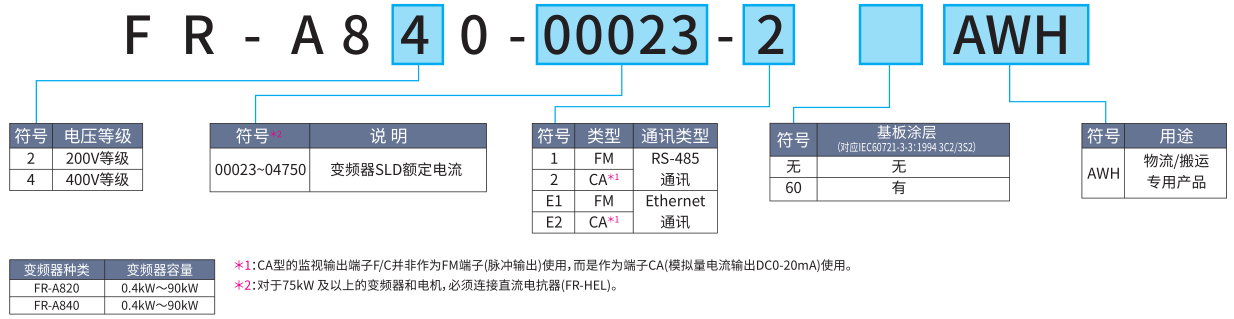

5、物流/搬運專用變頻器FR-A800-AWH
. 全閉環控制
距離檢測器與上位控制器組合控制物流/搬運設備的功能。
通過將距離檢測器檢測出的當前位置反饋給變頻器,邊進行位置循環補正邊驅動物流/搬運設備。
. 雙反饋控制
縮小位置循環中使用距離檢測器時反饋結果的變動誤差。
用于距離檢測器測量值不穩定造成的運行不穩定等情況。
. 加快運行節拍(抑制振動控制)
將移動臺車時產生的起重機搖晃程度限制到最小。
無搖晃停止等待間隔,可以縮短運行節拍。
. 支持系統的能力(網絡)
通過通訊從主控器輸入起動指令、速度指令、停止位置指令,進行變頻器的驅動控制。
三、FR-A800通用規格
*1 僅在裝有矢量控制對應選件時可進行設定。
*2 PM無傳感器矢量控制時,參考A800應用篇手冊。
*3 FR-A820-00340(5.5K)及以上、FR-A840-00170(5.5K)及以上的初始設定被轉矩限制水平限制為150%。
*4 僅標準構造產品和IP55對應產品有效。
*5 初始狀態下,該保護功能無效。
*6 僅標準構造產品有效。
*7 僅IP55對應產品有效。
*8 在運輸時等短時間內可以適用的溫度。
*9 在標高超過1000m的位置安裝時,每升高500m,額定電流需要減小3%。
*10 FR-A840-04320(160K)及以上為2.9m/s2及以下。
