R60AD16-G三菱iQ-R系列模塊的外部配線
R60AD16-G三菱iQ-R系列模塊的外部配線
時間:2024-11-08 06:54:06 來源:未知 作者:admin 點擊:1218次
R60AD16-G三菱iQ-R系列模塊的外部配線
R60AD16-G性能規格,R60AD16-G外部配線
R60AD16-G配線應在確認了信號排列的基礎上正確進行，且屏蔽線或屏蔽電纜的屏蔽應采取一點接地。R60AD16-G模塊中使用的外部設備連接用連接器需要客戶自行配備(A6CON1/A6CON2/A6CON4，不可使用A6CON3)，A6CON1/A6CON2/A6CON4時應使用包皮外徑1.3mm及以下的電線。
一、外部設備連接用連接器

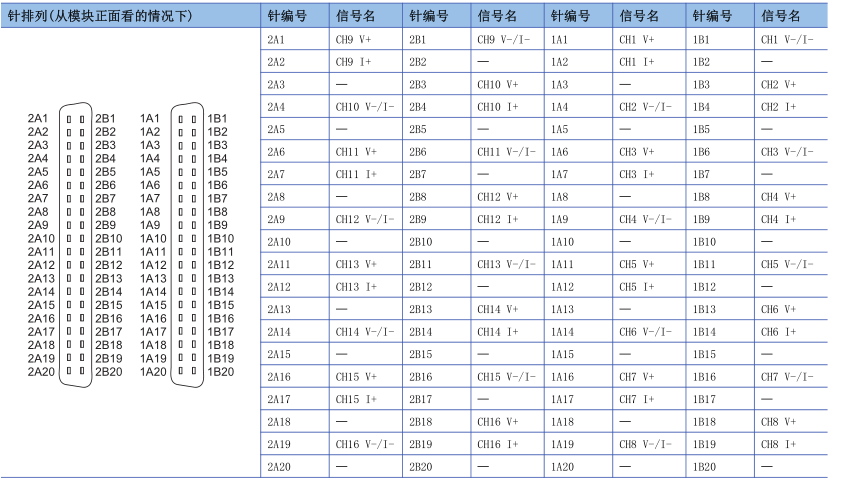

1、信號排列

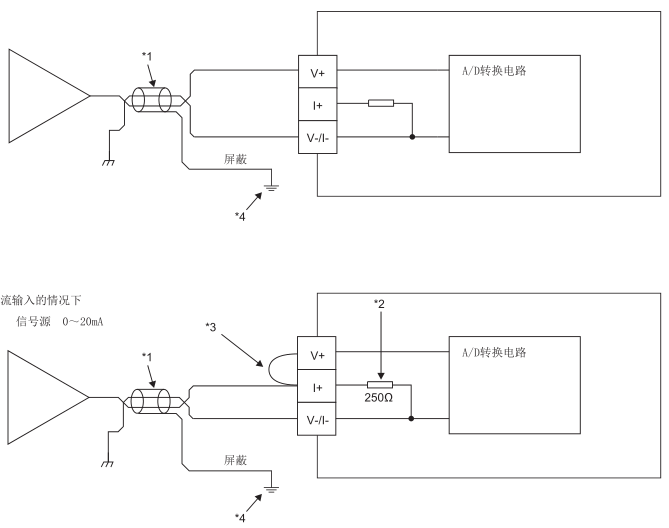

2、外部配線示例
*2 表示A/D轉換模塊的輸入電阻。
*3 電流輸入的情況下，必須將(V+)與(I+)的端子相連接。
此外，(V+)與(I+)端子之間的連接，為了減少連接導線的電阻應在外部設備連接用連接器的內部進行。
*4 各通道的電線的屏蔽線必須進行接地。

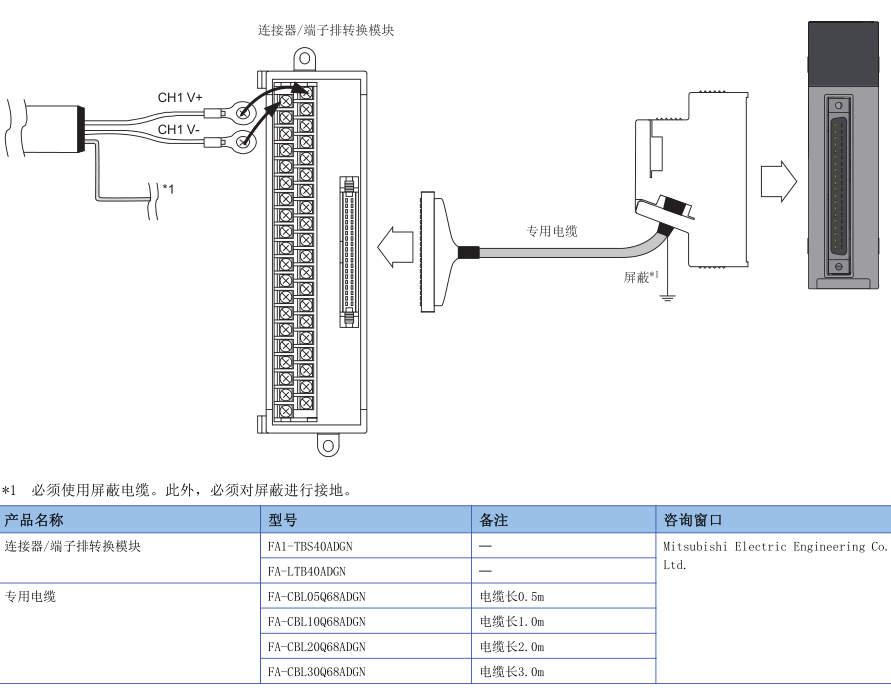

二、使用連接器/端子排轉換模塊的情況下
A/D轉換模塊中，可以使用Q68AD-G用的連接器/端子排轉換模塊及專用電纜。使用連接器/端子排轉換模塊的情況下，應按以下方式進行配線。
R60AD16-G的各模塊的出廠設置中通過模塊單體對偏置·增益設置進行調整。由此使用了連接器/端子排轉換模塊、專用電纜的情況下，因?qū)Ь€電阻等的影響轉換特性中有可能發生誤差。導線電阻等的影響產生了問題時，應使用用戶范圍設置進行偏置·增益設置。
R60AD16-G性能規格,R60AD16-G外部配線
專業銷售三菱伺服、變頻器、觸摸屏、PLC，R60AD8-G、R60AD16-G通道間絕緣模擬量輸入模塊100%保證品質，服務好，歡迎來電咨詢！
R60AD16-G性能規格,R60AD16-G外部配線
R60AD16-G配線應在確認了信號排列的基礎上正確進行，且屏蔽線或屏蔽電纜的屏蔽應采取一點接地。R60AD16-G模塊中使用的外部設備連接用連接器需要客戶自行配備(A6CON1/A6CON2/A6CON4，不可使用A6CON3)，A6CON1/A6CON2/A6CON4時應使用包皮外徑1.3mm及以下的電線。
一、外部設備連接用連接器
1、信號排列
2、外部配線示例
電壓輸入的情況下,信號源0～±10V
*2 表示A/D轉換模塊的輸入電阻。
*3 電流輸入的情況下，必須將(V+)與(I+)的端子相連接。
此外，(V+)與(I+)端子之間的連接，為了減少連接導線的電阻應在外部設備連接用連接器的內部進行。
*4 各通道的電線的屏蔽線必須進行接地。
二、使用連接器/端子排轉換模塊的情況下
A/D轉換模塊中，可以使用Q68AD-G用的連接器/端子排轉換模塊及專用電纜。使用連接器/端子排轉換模塊的情況下，應按以下方式進行配線。
R60AD16-G的各模塊的出廠設置中通過模塊單體對偏置·增益設置進行調整。由此使用了連接器/端子排轉換模塊、專用電纜的情況下，因?qū)Ь€電阻等的影響轉換特性中有可能發生誤差。導線電阻等的影響產生了問題時，應使用用戶范圍設置進行偏置·增益設置。
