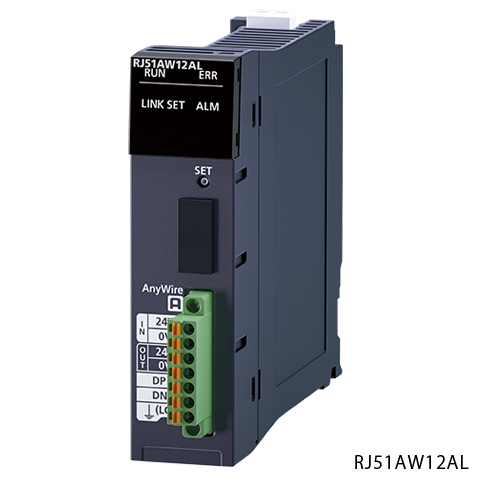

RJ51AW12AL 三菱iQ_R系列AnyWireASLINK主站模塊
RJ51AW12AL是將控制系統的最末端處配置的傳感器群以最佳形態連接到可編程控制器上的系統。對于傳感器的斷線檢測及從站模塊的輸入輸出動作設置等，可以在不占用CPU模塊的輸入輸出區域的狀況下通過RJ51AW12AL實現。
RJ51AW12AL參數說明：iQ_R系列用的AnyWireASLINK主站模塊
一、RJ51AW12AL部位名稱說明

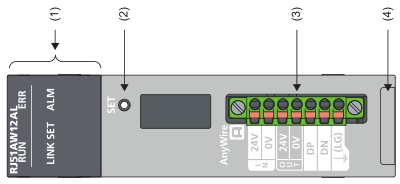

(1) RUN LED：顯示運行狀態。
亮燈: 正常動作中
熄燈: 異常發生中
ERR LED: 顯示模塊的出錯狀態。
亮燈、閃爍: 異常發生中
熄燈: 正常動作中
LINK LED ：顯示鏈接狀態。
亮燈: 通信未實施，或AnyWireASLINK版本兼容性檢查中
閃爍: 通信中
熄燈: 通信未實施
SET LED: 顯示地址識別狀態。
亮燈: 地址自動識別中，或EEPROM異常
閃爍: 地址寫入中
熄燈: 地址自動識別執行前、地址自動識別執行后
ALM LED：顯示報警狀態。
亮燈: DP、DN斷線、從站模塊無響應、AnyWireASLINK版本兼容性檢查異常、備份/還原不支持異常
閃爍(2秒周期): DP-DN間短路、24V-DP間短路
閃爍(0.4秒周期): DC24V未供應，或電壓過低。
熄燈: 正常動作中
(2) SET開關: 用于從站模塊的ID(地址)的自動識別。
(3) 傳送線連接端子排: 是AnyWireASLINK的連接端子排。
(4) 生產信息顯示部 顯示模塊的生產信息(16位)。
二、三菱AnyWireASLINK模塊RJ51AW12AL產品規格說明
[傳送時鐘] 27.0kHz
[最大傳送距離(總延長)] 200m
[傳輸方式] DC電源重疊整體幀、循環方式
[連接形式] 總線形式(多點分支方式、T型分支方式、樹型分支方式)
[傳輸協議] 專用協議(AnyWireASLINK)
[錯誤控制] 和校驗、雙重核對方式
[連接I/O點數] 最大512點(輸入256點/輸出256點)
[從站模塊連接個數] 最大128個(根據各從站模塊的消耗電流而變動)
[外部連接方式(電源部/通信部)] 7片彈簧夾端子排推進式(端子排)
[傳輸線(DP, DN)]
. 符合UL標準的通用2線電纜(VCTF，VCT 1.25mm2, 0.75mm2,額定溫度70℃以上)
. 符合UL標準的通用電線(1.25mm2, 0.75mm2,碩定溫度70℃以上)
. 專用扁平電纜(1.25mm2, 0.75mm2,順定溫度90℃)
[電源線(24V,0V)]
. 符合UL標準的通用2線電纜(VCTF, VCT0.75mm2~2.0mm2,額定溫度70℃以上)
. 符合UL標準的通用電線(0.75mm2~2.0mm2,額定溫度70℃以上)
. 專用扁平電說(1.25mm2, 0.75mm2,碩定溫度90℃)
[適用壓裝端子]
. 處理1.25mm2電線的情況下: AI 1,5-8 BK
. 處理0.75mm2電線的情況下: AI 0,75-8 GY
[傳送線供應電流]
. 使用1.25mm2電纜時: MAX 2A
. 使用0.75mm2電纜時: MAX 1.2A
[EEPROM寫入允許次數] 最大10萬次
[DC5V內部消耗電流] 0.2A
[RAS功能] 傳輸線斷線位置檢測、傳輸線短路檢測、傳輸電源電壓下降檢測功能
[外部供給電源]
電壓：DC21.6~27.6V (DC24V -10~+15%),波紋電壓0.5vp-p以下，建議電壓DC26.4V(DC24V +10%),傳送線供應電流: MAX 2A
[I/O占用點數] 32點(I/O分配: 智能32點)
[外形尺寸H*W*D] 106(基板安裝部分98mm)*27.4*124mm
[重量] 0.13kg
三、RJ51AW12AL的功能
1、AnyWireASLINK傳送功能
. 位傳送
在RJ51AW12AL與從站模塊之間進行最大512位(輸入256位、輸出256位)的輸入輸出數據的互換。
. 字傳送
在RJ51AW12AL與從站模塊之間進行最大1024字(輸入512字、輸出512字)的輸入輸出數據的互換。
. 雙重校驗
在AnyWireASLINK傳送中，如果上次與本次的循環數據一致則將作為有效數據處理，如果不一致則將作為無效的數據被忽略的錯誤控制方式。
通過進行雙重校驗，可確保通信的可靠性。
. 從站模塊的參數讀取/寫入
在AnyWireASLINK中，除輸入輸出信息以外，還將從站模塊及AnyWireASLINK的參數信息在RJ51AW12AL與從站模塊之間進行發送接收。
對從站模塊的參數信息進行確認的情況下及，更改的情況下將執行本功能。
2、地址設置
. 地址自動識別功能
通過按壓RJ51AW12AL的SET開關，RJ51AW12AL識別并存儲連接的從站模塊的ID(地址)。
. 遠程地址更改功能
可以在不使用地址寫入器的狀況下從緩沖存儲器對1個從站模塊進行ID(地址)更改。
. ID重復檢測功能
通過地址自動識別或地址重復檢查的執行，可以檢測ID的重復，使相應從站模塊的LED強制亮燈。
. ID未設置模塊檢測功能
通過地址自動識別或地址重復檢查的執行，可以檢測ID未設置(出廠時的ID)的從站模塊。
3、RAS功能
. 傳送線短路檢測功能
通過對于DP-DN之間及24V-DP之間，檢測超出AnyWireASLINK系統的規格范圍的電流并停止傳送來保護系統。
. 傳送線斷線位置檢測功能
通過對連接RJ51AW12AL與從站模塊的傳送線(DP、DN)的斷線導致從RJ51AW12AL斷開的從站模塊的ID進行通知，可以通過高位系統縮小傳送線(DP、DN)的斷線位置。
. 傳送電源過低檢測功能
可以檢測出DC24V外部供應電源的電壓過低，通過高位系統檢測出DC24V外部供應電源的故障及配線的異常。
4、其它功能
. 參數訪問出錯檢測功能：檢測參數訪問時的出錯。
. 出錯狀態自動恢復功能
對于DP、DN斷線異常及參數訪問異常，解除了出錯狀態后，將自動清除異常標志。
. 啟動時從站模塊信息獲取功能
復位CPU模塊，或?qū)㈦娫粗脼镺FF?ON時，可以自動獲取從站模塊的信息。
. 備份/還原功能
將連接的從站模塊的各種信息備份到CPU模塊的SD存儲卡中。
將CPU模塊的SD存儲卡中備份的信息還原到連接的從站模塊中。
. 1個簡單更換功能
更換從站模塊時，如果為相同樣式的從站模塊則即使無地址寫入器也可自動設置地址及設備參數。
. 字?jǐn)?shù)據開始地址設置功能
可以設置開始字?jǐn)?shù)據的傳送的地址。通過進行設置，可以縮短字傳送的周期時間。
. AnyWireASLINK版本兼容性檢查功能
可以對于RJ51AW12AL檢查是否連接了不支持字傳送的從站模塊。
