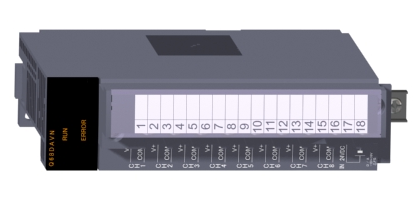

Q68DAVN 三菱Q系列8通道D/A轉換模塊
Q68DAVN 三菱Q系列8通道D/A轉換模塊
時間:2024-02-21 來源:未知 作者:admin 點擊:810次
Q68DAVN是三菱Q系列的8通道D/A轉換模塊，即模擬量輸出模塊！Q68DAVN,Q68DAVN價格,Q68DAVN參數,Q68DAVN外部連接，Q68DAVN用戶手冊。
Q68DAVN參數說明：8通道 電壓輸出型；輸入分辨率0~4000，-4000~4000，0~12000，-12000~12000，-16000~16000；輸出DC-10~10V；轉換速度80μs/1通道；18點端子臺。
三菱PLC模塊Q68DAVN產品詳細規格說明：
[模擬輸出點] 8點
[數字輸入]
. 常規分辨模式：-4096~+4095
. 高分辨模式：-12288~+12287，-16384~+16383
[模擬輸出]
. 電壓：DC-10~+10V(外部負載電阻：1kΩ~1MΩ)
. 電流：無
[精度(相對于模擬輸出值的最大值的精度)]
. 環境溫度：25±5℃，±0.1％
. 環境溫度：0±55℃，±0.3％
[轉換速度]80μs/1通道
[電壓絕對最大輸出]±12V
[輸出短路保護]有
[絕緣方式]
. 輸入輸出端子與可編程控制器電源之間:光耦合器絕緣
. 輸入通道之間:非絕緣
. 外部供應電源與模擬輸出之間:變壓器絕緣
[絕緣耐壓]AC500Vrms 1分鐘之間
[絕緣電阻]DC500V 20Ω以上
[外部供應電源]
. 電壓：DC24V(+20% ,-15%)
. 電流：0.20A(突入電流：2.5A，230μs以下)
[連接端子]18 點端子排(M3螺絲)
[適用電線尺寸]0.3~0.75mm2
[適用壓裝端子]
. FG終端：R1.25~3，1.25~YS3,RAV1.25~3,V1.25~YS3A；
. 其它終端時 R1.25~3(不能使用帶套管壓裝端子)
[輸入輸出占用點數]16點(I/O分配：智能16點)
[DC5V內部消耗電流]0.38A
[重量]0.20kg
[外形尺寸H*W*D]98*27.4*112mm
Q68DAVN輸入輸出特性、最大分辨率：
[電壓]
. 0~5V,常規分辨模式0~4000(1.25mV);高分辨模式0~12000(0.416mV)
. 1~5V,常規分辨模式0~4000(1.0mV);高分辨模式0~12000(0.333mV)
. -10~10V,常規分辨模式-4000~4000(2.5mV);高分辨模式：-16000~16000(0.625mV)
. 用戶范圍設置,常規分辨模式-4000~4000(0.75mV);高分辨模式-12000~12000(0.333mV)
Q68DAVN,Q68DAVN價格,Q68DAVN參數,Q68DAVN外部連接，Q68DAVN用戶手冊
銷售三菱原裝PLC、觸摸屏、伺服，三菱Q系列品種齊全，大量現貨，Q62DAN、Q64DAN、Q68DAVN、Q68DAIN價格優惠，提供技術支持，歡迎咨詢！
Q68DAVN參數說明：8通道 電壓輸出型；輸入分辨率0~4000，-4000~4000，0~12000，-12000~12000，-16000~16000；輸出DC-10~10V；轉換速度80μs/1通道；18點端子臺。
三菱PLC模塊Q68DAVN產品詳細規格說明：
[模擬輸出點] 8點
[數字輸入]
. 常規分辨模式：-4096~+4095
. 高分辨模式：-12288~+12287，-16384~+16383
[模擬輸出]
. 電壓：DC-10~+10V(外部負載電阻：1kΩ~1MΩ)
. 電流：無
[精度(相對于模擬輸出值的最大值的精度)]
. 環境溫度：25±5℃，±0.1％
. 環境溫度：0±55℃，±0.3％
[轉換速度]80μs/1通道
[電壓絕對最大輸出]±12V
[輸出短路保護]有
[絕緣方式]
. 輸入輸出端子與可編程控制器電源之間:光耦合器絕緣
. 輸入通道之間:非絕緣
. 外部供應電源與模擬輸出之間:變壓器絕緣
[絕緣耐壓]AC500Vrms 1分鐘之間
[絕緣電阻]DC500V 20Ω以上
[外部供應電源]
. 電壓：DC24V(+20% ,-15%)
. 電流：0.20A(突入電流：2.5A，230μs以下)
[連接端子]18 點端子排(M3螺絲)
[適用電線尺寸]0.3~0.75mm2
[適用壓裝端子]
. FG終端：R1.25~3，1.25~YS3,RAV1.25~3,V1.25~YS3A；
. 其它終端時 R1.25~3(不能使用帶套管壓裝端子)
[輸入輸出占用點數]16點(I/O分配：智能16點)
[DC5V內部消耗電流]0.38A
[重量]0.20kg
[外形尺寸H*W*D]98*27.4*112mm
Q68DAVN輸入輸出特性、最大分辨率：
[電壓]
. 0~5V,常規分辨模式0~4000(1.25mV);高分辨模式0~12000(0.416mV)
. 1~5V,常規分辨模式0~4000(1.0mV);高分辨模式0~12000(0.333mV)
. -10~10V,常規分辨模式-4000~4000(2.5mV);高分辨模式：-16000~16000(0.625mV)
. 用戶范圍設置,常規分辨模式-4000~4000(0.75mV);高分辨模式-12000~12000(0.333mV)
Q68DAVN,Q68DAVN價格,Q68DAVN參數,Q68DAVN外部連接，Q68DAVN用戶手冊
銷售三菱原裝PLC、觸摸屏、伺服，三菱Q系列品種齊全，大量現貨，Q62DAN、Q64DAN、Q68DAVN、Q68DAIN價格優惠，提供技術支持，歡迎咨詢！
