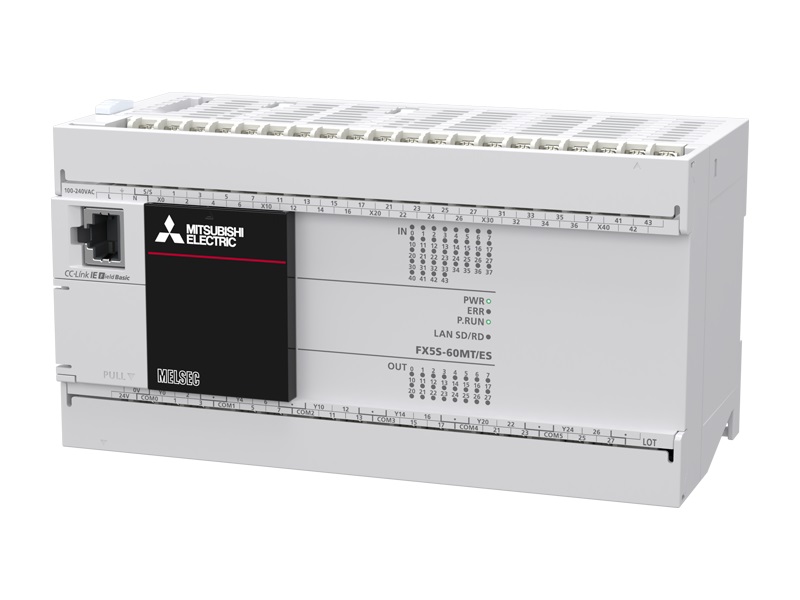

FX5S-60MT/ES-A/ESS/DS/DSS 三菱PLC
FX5S-60MT/ES-A/ESS/DS/DSS 三菱PLC
時間:2025-10-17 來源:未知 作者:admin 點擊:64次
FX5S-60MT/ES-A/ESS/DS/DSS 三菱PLC
FX5S-60MT/ES-A，FX5S-60MT/ESS,FX5S-60MT/DS，FX5S-60MT/DSS
FX5S系列PLC程序容量48K步，脈沖串100kpps最多控制4軸，FX5擴展板最多1臺，通信擴展適配器最多2臺，模擬量最多4臺，內置高速計數器4ch 100kHz+4ch 10kHz，內置1個Etherne端口。
FX5S-60MT/ES-A參數說明：AC電源DC輸入36點漏/源型、24點晶體管漏型輸出。
FX5S-60MT/ESS參數說明：AC電源DC輸入36點漏/源型、24點晶體管源型輸出。
FX5S-60MT/DS參數說明：DC電源、36點漏/源型入、24點晶體管漏型輸出。
FX5S-60MT/DSS參數說明：DC電源、36點漏/源型入、24點晶體管源型輸出。
三菱FX5S系列PLC FX5S-60MT/ES-A/ESS/DS/DSS產品規格說明：
[DC電源規格]
. 電源電壓：DC24V
. 電源電壓允許范圍：DC16.8~28.8V
. 允許瞬時停電時間：對5ms以下的瞬時停電會繼續運行。
. 電源保險絲：250V 5A
. 沖擊電流：最大40A 7.1ms以下/DC24V
. 消耗功率：16W
[AC電源規格]
. 額定電壓：AC100~240V
. 電壓變動范圍：AC85~264V
. 額定頻率：50/60Hz
. 允許瞬時掉電時間：不超過10ms
. 電源保險絲：250V 3.15延時保險絲
. 消耗功率：33W
. 浪涌電流：30A 5ms/AC100V,50A 5ms/AC200V
. 供給電源容量：400A
[輸入規格]
. 輸入形式：漏型/源型
. 輸入點數：36
. 輸入的連接方式：固定式端子排
. 輸入信號電壓：DC24V +20%,-15%
. 輸入阻抗:X0~X7(4.3KΩ) X10以上(5.6KΩ)
. 輸入信號電流：X0~X7(5.1mA/DC24V) X10以上(4mA/DC24V)
. ON輸入感應電流：X0~X7(3.5mA以上) X10以上(35mA以上)
. OFF輸入感應電流：1.5mA以下
. 輸入響應時間：10/50μs/0.1/0.2/0.4/0.6/1/5/10ms(初期始值)/20/70ms
. 輸入信號形式：無電壓觸點輸入
漏型輸入時：NPN開集電極型晶體管
源型輸入時：PNP開集電極型晶體管
. 輸入回路隔離：光耦隔離
. 輸入動作的顯示：光耦驅動時面板上的LED燈亮
[輸出規格]
. 輸出種類
FX5S-60MT/ES-A/DS：晶體管/漏型輸出
FX5S-60MT/ESS/DSS：晶體管/源型輸出
. 輸出點數：24
. 輸出的連接方式：固定式端子排(M3螺絲)
. 外部電源：DC5~30V
. 最大電阻負載：0.5A/1點
. 開路漏電流：0.1mA以下/DC30V
. ON電壓：Y0~Y3 1V以下,Y4以上1.5V以下
. 響應時間:Y0~Y3:5μs以下/l0mA以上(DC5~24V)；Y4以上:0.2ms以下/200mA以上(DC24V)
. ON->OFF響應時間:Y000~Y002 :55s以下/10OmA以上(DC5-24V)；Y003以上:0.2ms以下/200mA以上(DC24V)
. 輸出動作的顯示：光耦驅動時面板上的LED燈亮
FX5S-60MT/ES，FX5S-60MT/DS，FX5S-60MT/DSS，FX5S-60MT價格，FX5S-60MT用戶手冊
專業銷售三菱PLC、三菱觸摸屏、三菱伺服系統,FX5S系列PLC品種齊全，FX5S大量現貨，三菱PLC價格好，歡迎選購！
FX5S-60MT/ES-A，FX5S-60MT/ESS,FX5S-60MT/DS，FX5S-60MT/DSS
FX5S系列PLC程序容量48K步，脈沖串100kpps最多控制4軸，FX5擴展板最多1臺，通信擴展適配器最多2臺，模擬量最多4臺，內置高速計數器4ch 100kHz+4ch 10kHz，內置1個Etherne端口。
FX5S-60MT/ES-A參數說明：AC電源DC輸入36點漏/源型、24點晶體管漏型輸出。
FX5S-60MT/ESS參數說明：AC電源DC輸入36點漏/源型、24點晶體管源型輸出。
FX5S-60MT/DS參數說明：DC電源、36點漏/源型入、24點晶體管漏型輸出。
FX5S-60MT/DSS參數說明：DC電源、36點漏/源型入、24點晶體管源型輸出。
三菱FX5S系列PLC FX5S-60MT/ES-A/ESS/DS/DSS產品規格說明：
[DC電源規格]
. 電源電壓：DC24V
. 電源電壓允許范圍：DC16.8~28.8V
. 允許瞬時停電時間：對5ms以下的瞬時停電會繼續運行。
. 電源保險絲：250V 5A
. 沖擊電流：最大40A 7.1ms以下/DC24V
. 消耗功率：16W
[AC電源規格]
. 額定電壓：AC100~240V
. 電壓變動范圍：AC85~264V
. 額定頻率：50/60Hz
. 允許瞬時掉電時間：不超過10ms
. 電源保險絲：250V 3.15延時保險絲
. 消耗功率：33W
. 浪涌電流：30A 5ms/AC100V,50A 5ms/AC200V
. 供給電源容量：400A
[輸入規格]
. 輸入形式：漏型/源型
. 輸入點數：36
. 輸入的連接方式：固定式端子排
. 輸入信號電壓：DC24V +20%,-15%
. 輸入阻抗:X0~X7(4.3KΩ) X10以上(5.6KΩ)
. 輸入信號電流：X0~X7(5.1mA/DC24V) X10以上(4mA/DC24V)
. ON輸入感應電流：X0~X7(3.5mA以上) X10以上(35mA以上)
. OFF輸入感應電流：1.5mA以下
. 輸入響應時間：10/50μs/0.1/0.2/0.4/0.6/1/5/10ms(初期始值)/20/70ms
. 輸入信號形式：無電壓觸點輸入
漏型輸入時：NPN開集電極型晶體管
源型輸入時：PNP開集電極型晶體管
. 輸入回路隔離：光耦隔離
. 輸入動作的顯示：光耦驅動時面板上的LED燈亮
[輸出規格]
. 輸出種類
FX5S-60MT/ES-A/DS：晶體管/漏型輸出
FX5S-60MT/ESS/DSS：晶體管/源型輸出
. 輸出點數：24
. 輸出的連接方式：固定式端子排(M3螺絲)
. 外部電源：DC5~30V
. 最大電阻負載：0.5A/1點
. 開路漏電流：0.1mA以下/DC30V
. ON電壓：Y0~Y3 1V以下,Y4以上1.5V以下
. 響應時間:Y0~Y3:5μs以下/l0mA以上(DC5~24V)；Y4以上:0.2ms以下/200mA以上(DC24V)
. ON->OFF響應時間:Y000~Y002 :55s以下/10OmA以上(DC5-24V)；Y003以上:0.2ms以下/200mA以上(DC24V)
. 輸出動作的顯示：光耦驅動時面板上的LED燈亮
FX5S-60MT/ES，FX5S-60MT/DS，FX5S-60MT/DSS，FX5S-60MT價格，FX5S-60MT用戶手冊
專業銷售三菱PLC、三菱觸摸屏、三菱伺服系統,FX5S系列PLC品種齊全，FX5S大量現貨，三菱PLC價格好，歡迎選購！
