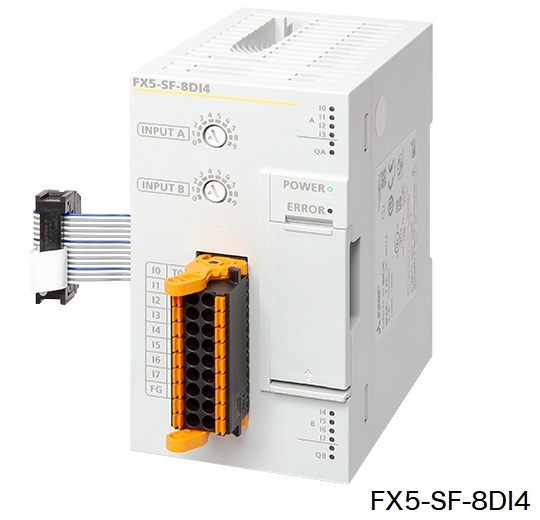

FX5-SF-8DI4 三菱安全輸入模塊
FX5-SF-8DI4可適用于FX5UJ、FX5U、FX5UC系列PLC系統，與FX5UC CPU模塊連接時，需要FX5-CNV-IFC或FX5-C1PS-5V。
FX5-SF-8DI4參數說明：安全輸入擴展單元，安全輸入8點，彈簧夾端子連接。
三菱安全輸入模塊FX5-SF-8DI4產品規格：
1、FX5-SF-MU4T5安全規格
[安全等級水準] SIL3(IEC 61508)/SILCL3 (IEC 62061)
[類別] 類別4 (DIN EN ISO 13849-1)
[性能等級] PLe(DIN EN ISO 13849-1)
[PFHd] 1.5×10-9~1.5×10-8
[Tm(任務時間)] 20年(EN ISO 13849-1)
2、FX5-SF-8DI4安全輸入
[輸入點數] 8點
[輸入電壓(ON)] 大于等于DC13V (DC13V~DC30V)
[輸入電壓(OFF)] 小于等于DC5V (DC-5V~DC5V)
[輸入電流(ON)] 3mA(2.4mA~3.8mA)
[輸入電流(OFF)] 小于等于2.1mA (-2.5mA~2.1mA)
[輸入運行顯示] 輸入ON時LED亮燈
[最短開關關閉時間]
. 程序1、2、3、4、5、8: 24ms
. 程序6、7 : 4ms
[同步時間監視]
. 程序3、5:1500ms
3、FX5-SF-8DI4測試輸出
[輸出點數] 8點
[輸出方式] PNP輸出 (源輸出)、短路保護、交叉電路檢測
[輸出電壓] DC16V~DC30V
[輸出電流 ] 30mA
[測試周期] 40ms
4、其它性能
[內部供電] DC24V (+20%、-15%)125mA
[響應時間]
. 程序1、2、3、4、5、8: 33ms
. 程序6、7: 13ms
[輸入輸出占用點數] 0點
[重量] 0.25kg
