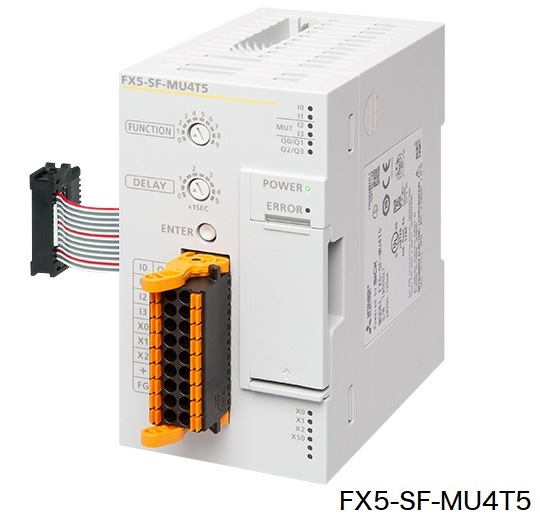

FX5-SF-MU4T5 三菱FX5系列安全增設模塊
安全增設模塊是FX5 CPU模塊中用于構建安全控制系統的模塊。
FX5-SF-MU4T5為安全主模塊。通過在一般控制系統的右側安裝此模塊，即可擴張為安全控制系統，用于FX5UJ/FX5U/FX5UC系統中，最多1臺。
1、FX5-SF-MU4T5安全規格
[安全等級水準] SIL3(IEC 61508)/SILCL3 (IEC 62061)
[類別] 類別4 (DIN EN ISO 13849-1)
[性能等級] PLe(DIN EN ISO 13849-1)
[PFHd] 1.5×10-9~1.5×10-8
[Tm(任務時間)] 20年(EN ISO 13849-1)
2、FX5-SF-MU4T5 電源規格
[內部供電] DC5V 200mA、DC24V 5mA
[外部供電] DC24V (+20%、-15%)125mA
[電源電壓電路方式] PELV或SELv，最大為6A
[額定輸入電流]5.2A
3、FX5-SF-MU4T5的安全輸入
[輸入點數] 4點
[輸入電壓(ON)] 大于等于DC13V (DC13V~DC30V)
[輸入電壓(OFF)] 小于等于DC5V (DC-5V~DC5V)
[輸入電流(ON)] 3mA(2.4mA~3.8mA)
[輸入電流(OFF)] 小于等于2.1mA (-2.5mA~2.1mA)
[輸入響應時間(過濾器延遲)] 2ms
[輸入運行顯示] 輸入ON時LED亮燈
[最短開關關閉時間(I0/I1)]
.程序1、2、4、5、6、9: 24ms
.程序3.1、7、8: 4ms
.程序3.2 : 76ms/24ms
[最短開關關閉時間(I2/I3)]
.程序4、5、6: 24ms
.程序1、2、3、7、8、9 : 4ms
[同步時間監視]
. 程序1、2:1500ms
. 程序4、5:500ms
[靜音開啟 程序3] 61ms
[靜音關閉 程序3] 61ms(165ms)
[靜音間隔抑制 程序3] 94ms~100ms
[復位時間] 106ms
[ENTER按鈕的最大示教時間] 3s
[復位按鈕的操作時間 (X0、X1)] 50ms~5s
4、FX5-SF-MU4T5的通用輸入
[輸入點數] 4點(通用輸入3點/ENABLE輸入1點)
[輸入電壓(ON)] 大于等于DC13V (DC13.0V~DC30.0V)
[輸入電壓(OFF)] 小于等于DC5V (DC-5.0V~DC5.0V)
[輸入電流(ON)] 3mA(2.4mA~3.8mA)
[輸入電流(OFF)] 小于等于2.1mA (-2.5mA~2.1mA)
[輸入運行顯示] 輸入ON時LED亮燈
[最短關閉時間(XS0)] 4ms
5、FX5-SF-MU4T5的測試輸出
[輸出點數] 2點
[輸出方式] PNP輸出 (源輸出)、短路保護、交叉電路檢測
[輸出電壓] DC16V~DC30V
[輸出電流 ] 120mA
[測試周期 (T0、T1)]
. 程序1、2、4、5、6、9 : 40ms
. 程序3.2: T0=400ms,T1=40ms
6、FX5-SF-MU4T5的安全輸出
[輸出點數] 4點
[輸出方式] PNP輸出 (源輸出)、短路保護、交叉電路檢測
[輸出電壓] DC18.4V~DC30.0V
[輸出電流 ] 2.0A(TA<=45攝氏度)，1.5A( TA<=55攝氏度?)
[合計電流I sum ] 4.0A(TA<=45攝氏度)，3A( TA<=55攝氏度?)
[漏電流 (開關關閉時)] 1mA及以下
[輸出運行顯示] 輸出ON時LED亮燈
[響應時間(I0/I1)]
.程序1、2、4、5、6、9: 29ms
.程序3.1、7、8: 9ms
.程序3.2 : 81ms/29ms
[響應時間(I2/I3)]
.程序4、5、6: 29ms
.程序1、2、3、7、8、9 : 9ms
[響應時間(XS0)] 9ms
[斷開延遲時間] 0/0.5/1 /1.5/2/2.5/3/3.5/4/5 s
FX5-SF-MU4T5的輸入輸出占用點數：8點
FX5-SF-MU4T5，FX5-SF-MU4T5規格，FX5-SF-MU4T5參數
