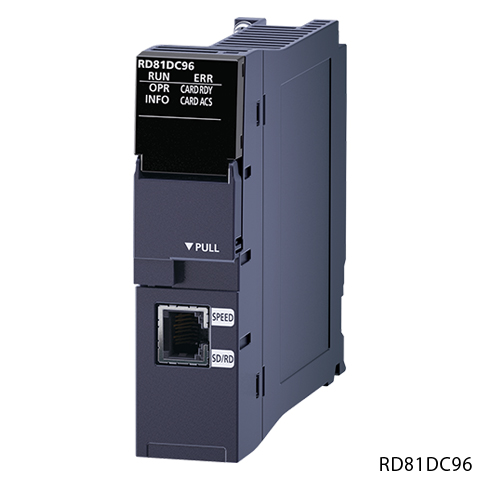

RD81DC96 三菱iQ-R系列高速數據通信模塊
RD81DC96用戶手冊，RD81DC96外部連接，RD81DC96規格
RD81DC96參數說明：10BASE-T/100BASE-TX/1000BASE-T 1通道標簽功能/流傳送功能。
三菱iQ-R系列高速數據通信模塊RD81DC96產品規格說明：
1、傳送及接口規格
[以太網部]
. 接口：10BASE-T/100BASE-TX/1000BASE-T
. 數據傳送速度
1000BASE-T 1Gbps
100BASE-TX 100Mbps
10BASE-T 10Mbps
. 傳送方式：基帶
. 級聯連接級數(使用中繼集線器時)
1000BASE-T 應向所使用的中繼集線器的廠商確認。
100BASE-TX 最多2級
10BASE-T 最多4級
. 最大網段長：100m(集線器與節點之間的長度)
. 支持功能
自動協商(自動識別通信速度/通信方式)
自動MDI/MDI-X(直聯/交叉自動識別)
. IP版本：支持IPv4
[SD存儲卡部]
. 供應電源電壓：DC3.3V
. 供應電源容量：最大200mA
. 接口：SD存儲卡/SDHC存儲卡
. 可安裝個數:1個
[輸入輸出占用點數] 1插槽32點 (I/O分配：智能32點)
[時鐘] CPU模塊(多CPU系統時從1號機CPU)獲取，獲取后的時間精度為日差±9.504秒
[DC5V內部消耗電流] 1.1A
[外形尺寸H*W*D] 106*27.8*110mm
[重量] 0.24kg
2、功能規格
[可傳送計算機數]
[可傳送計算機數] 最多4臺主機計算機(連接的最大數為5,4個連接可使用于流傳送)
但是，存在以下限制。
. 流傳送的高速收集標簽的傳送目標最多2臺主機計算機
. 1臺主機計算機上最多同時存在4個連接
[流傳送登錄數據數(傳送登錄數據大小)]
. 1個模塊最多262144個數據(262144字)
. 1個連接：最多65536個數據
但是，處理高速收集標簽時，1個模塊最多32768個數據(32768字)
[流傳送大小]
. 高速收集：1次傳送最多3276800字(1次傳送登錄數據的數量*傳送周期內的收集次數)
. 通用收集：1次傳送登錄數據的大小(最多262144字)
[傳送間隔]
. 高速收集
收集同步(可批量傳送多個記錄(2~100個記錄))
時間指定：0.5~100毫秒(最短為收集時間)
(直接連接時為2~100毫秒(最短為收集時間))
. 通用收集：收集同步
[數據收集間隔]
. 高速收集
順控程序掃描時間同步
0.5~0.9毫秒、1~32767毫秒 (最短為順控程序掃描時間)
. 通用收集：0.1~0.9秒，1~32767秒
[數據類型]
. 位
. 字[帶符號]
. 雙字[帶符號]
. 字[無符號]/位串[16位]
. 雙字[無符號]/位串[32位]
. 單精度實數
. 雙精度實數
. 16bit BCD
. 32bit BCD
. 字符串：1～8192字符 (最多8192字節)
. 字符串[Unicode]：1～4096字符 (最多8192字節)
. 數值串: 1～8192字節
[數據輸出格式]
. 位
. 字[帶符號]
. 雙字[帶符號]
. 字[無符號]/位串[16位]
. 雙字[無符號]/位串[32位]
. 單精度實數
. 雙精度實數
. 字符串
. 字符串[Unicode]
. 數值串
[數據讀取數據寫入]
. 數據數：(軟元件數) 1次傳送：最多65536個數據
. 傳送大小：1次傳送 1次指定數據的數量(最多262144字)
[認證方法]
. 主機計算機IP地址
. 訪問賬戶
賬戶數：最多16
用戶名：1～20字符
密碼：6～32字符
[可連接可編程控制器CPU數] 最多64臺
[標簽]
. 可設置數
高速收集：1個標簽組最多1024個標簽，合計最多32768個標簽
通用收集：1個標簽組最多1024個標簽，合計最多65536個標簽
. 可設置點數
高速收集：1個標簽組最多4096點，合計最多32768點
通用收集：1個標簽組最多4096點，合計最多262144點
[可訪問高速數據通信模塊數] 每個主機計算機最多64
RD81DC96用戶手冊，RD81DC96外部連接，RD81DC96規格
專業銷售三菱原裝PLC、伺服、變頻器，觸摸屏，RD81DC96價格優惠，有專業的技術團隊，提供技術支持，歡迎咨詢！
