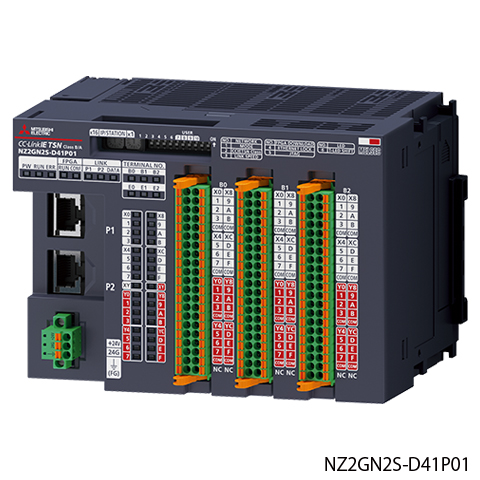

NZ2GN2S-D41P01 三菱CC-Link IE TSN模塊(FPGA單元型)
NZ2GN2S-D41P01用戶手冊，NZ2GN2S-D41P01外部連接，NZ2GN2S-D41P01參數設置。FPGA單元型號有：NZ2GN2S-D41P01、NZ2GN2S-D41D01、NZ2GN2S-D41PD02。
NZ2GN2S-D41P01參數規格：輸入48點 DC24V；輸入響應時間1μs以下
，正/負公共端共用；
輸出48點 DC5/12/24V 漏型。
三菱CC-Link IE TSN模塊NZ2GN2S-D41P01產品規格：
1、DC24V輸入規格
[點數] 48點
[額定輸入電壓] DC24V(電壓允許范圍DC20.4~28.8V)
[額定輸入電流] 4.2mA TYP.(DC24V時)
[最大同時輸入點數] 48點(100%同時ON)
[ON電壓/ON電流] DC11V以上/3mA以上5mA以下
[OFF電壓/OFF電流] DC5V以下/1.5mA以下
[輸入阻抗] 5.3kΩ(60Hz)
[輸入響應時間] 1μs以下
[最大脈沖輸入速度] 200k pulse/s(200kHz)
[輸入公共端方式] 4點1公共端(正/負公共端共用)
[濾波器時間] 0μs~2683.6992ms
2、DC5~24V輸出規格
[點數] 48點
[額定負載電壓] DC5/12/24V(DC4.75~28.8V)
[額定輸入電流] 4.2mA TYP.(DC24V時)
[最大同時輸入點數] 48點(100%同時ON)
[ON電壓/ON電流] DC11V以上/3mA以上5mA以下
[OFF電壓/OFF電流] DC5V以下/1.5mA以下
[輸入阻抗] 5.3kΩ(60Hz)
[輸入響應時間] 1μs以下
[最大脈沖輸入速度] 200k pulse/s(200kHz)
[輸入公共端方式] 4點1公共端(正/負公共端共用)
[濾波器時間] 0μs~2683.6992ms
3、通用規格
[局類型] 遠程控制
[CC-Link IE TSN Class] CC-Link IE TSN Class B、CC-Link IE TSN Class A
[傳送路徑形式] 線型、星形(也可以混合線型和星形)、環形
[CC-Link IE TSN協議版本]
. CC-Link IE TSN Class B：協議版本2.0/1.0
. CC-Link IE TSN Class A：協議版本2.0
[循環傳輸]
. RX/RY點數：112點
. RWr/RWw點數：114點
[時間管理輪詢方法中的最大響應時間] CC-Link IE TSN Class A 2048μs
[多播濾波器] 有
[FTP客戶端]
. 動作確認FTP服務器軟件：微軟?互聯網信息服務
. 目標設置數： 最大1
[通信速度] 1Gbps/100Mbps
[通信電纜]
. 1Gbps：Ethernet電纜(類別5e以上，直線電纜)
. 100Mbps：Ethernet電纜(類別5以上，直線電纜)
[絕緣部位]
. 電源系統輸入輸出部：絕緣
. 通信系統輸入輸出部：絕緣
. 輸入輸出部端子臺間：絕緣
. 輸入輸出部通道間：非絕緣
[絕緣耐壓] 電源?通信系統與輸入輸出部、接地與輸入輸出部DC500V1分鐘
[絕緣電阻] 電源?通信系統與輸入輸出部、接地與輸入輸出部DC500V絕緣電阻計測量為10MΩ或以上
[抗噪強度] 根據DC類型的噪聲電壓500Vp-p、噪聲寬度1μs、噪聲頻率25~60Hz的噪聲模擬器而定
[保護等級] IP2X
[外部連接方式 ]
. 通信部：RJ45連接器
. 模塊電源部：彈簧夾端子排
. 輸入輸出部：彈簧夾端子排
[外部供給電源] DC24V(允許電壓范圍DC20.4~28.8V)
[搭載FPGA]
. 設備名稱：5CGXFC7D6F27I7N
. 電路容量：LUTs=149.5k(650KGates)， Block RAM=7000Kbits
[用戶可用容量] LUTs=35k(150kGates)， Block RAM=4400Kbits
[消耗電流] 280mA
[外形尺寸H*W*D] 109.5*157*116.5mm
[重量] 0.62kg
4、Ethernet規格
[數據傳送速度] 1Gbps/100Mbps
[通信方式] 1000BASE-T、100BASE-TX 全雙工
[接口] RJ45(AUTO MDI/MDI-X)
[最大幀] 1518字節
[最大段長] 100m
[連接段數] 根據集線器廠商而定
[IP版本] IPv4
5、FPGA性能
[動作頻率]
. 輸入時鐘：25MHz
. 內部邏輯工作頻率：100MHz
. 外部存儲器動作頻率(DDR3 L SDRAM IF)：最大400MHz
[系統]
. 廠商：Intel
. 系列：Cyclone V系列
. 主機: 5CGXFC7D6F27I7N
[使用IP、宏(標準電路部)] PLL、SRAM、DDR3 SDRAM控制器(附帶UniPHY)
[連接設備]
. 微型計算機：瑞薩公司生產的R-IN32M4-CL3
. 記錄存儲器：DDR3L SDRAM
[輸入輸出規格]
. DC輸入輸出
輸入輸出周期：100ns(10MHz)
輸出周期：100ns(10MHz)
延遲：130ns
. 差動輸入輸出
輸入周期：10ns(100MHz)
輸出周期：10ns(100MHz)
延遲：90ns
. 模擬輸入輸出
輸入周期(ADC)：4μs(250kHz)
輸出周期(DAC)：6μs(166.67kHz)
. 記錄：記錄周期1μs(1MHz)
NZ2GN2S-D41P01用戶手冊，NZ2GN2S-D41P01外部連接，NZ2GN2S-D41P01參數設置
專業銷售三菱原裝PLC、伺服、觸摸屏，三菱新款NZ2GN2S-D41P01、NZ2GN2S-D41D01、NZ2GN2S-D41PD02價格優惠，有專業的技術團隊，提供技術支持，歡迎咨詢！
